Re: Pubblicazioni di servizio FS

#16 Messaggio da luque91 » mar 29 mar 2011 17:25

Tutto BEM da Verona a Brennero...da Bolzano in su la trifase...certe cose che non ho mai visto, per ovvi motivi anagrafici...
PER MARE, PER TERRAM...SAN MARCO!
Immagine
No alle E.464 con gli Intercity! Si all'innovazione tecnologica

Avatar utente
merlotrento
*
*
Messaggi: 598
Iscritto il: mer 17 mag 2006 21:33
Località: trento

Re: Pubblicazioni di servizio FS

#17 Messaggio da merlotrento » mar 29 mar 2011 18:09

mah non vorrei trasformare il forum in un lenzuolo sono già 768x1024 le verticali e 1024x768 le orizzontali ... "pesanti" le trovate qui
http://www.flickr.com/photos/30722892@N08/
per chiudere due chicche(sempre dallo stesso FO)
Immagine
Immagine
la linea(solo merci) risulta chiusa dal 1964 anche se poi il primo tratto fu utilizzato come raccordo fino a fine anni 80 primi 90(terminava prima del vecchio attraversamento della strada statale
Immagine
pietro :ciao: :ciao: :ciao: http://www.youtube.com/watch?v=KLEsV8wLB90
il simbolo>(continuo sovrapposto) indicava la presenza del Blocco elettrico(di qualsiasi tipo)
lo stesso riempito a tratteggio(vedi Mezzocorona Mezzolombardo) il regime del consenso telegrafico(o telefonico) solo dal 1963( nuova PGOS) il > indicò il BEM(di qualsiasi tipo:cardani, settore o FS, il tipo era specificato nel quadro 3 della pref comple parte 1) ed il> riempito nero il BA.....
Serbidiola

apecheronza
**
**
Messaggi: 2026
Iscritto il: dom 15 mar 2009 19:55

Re: Pubblicazioni di servizio FS

#18 Messaggio da apecheronza » mer 30 mar 2011 19:52

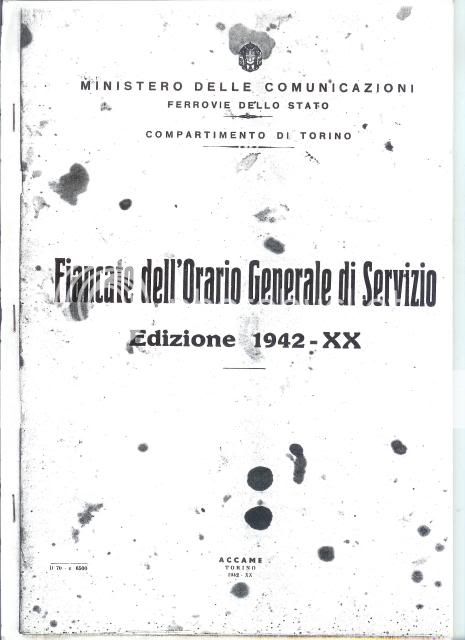

E continuiamo coi valichi, direttamente dall'archivio segreto dell'OVRA... :lol:
Immagine
Immagine
Capo Manipolo O.V.R.A. - Sezione Repressione Imbranati Ferroviari

apecheronza
**
**
Messaggi: 2026
Iscritto il: dom 15 mar 2009 19:55

Re: Pubblicazioni di servizio FS

#19 Messaggio da apecheronza » mer 30 mar 2011 19:55

Immagine
Immagine
Immagine

Mi spiace per la qualità ma il mio pusher non ha saputo fare di meglio. Se fate i bravi c'è anche la Milano-Torino tutta a vapore... :lol: :lol:
:ciao: :ciao:
Capo Manipolo O.V.R.A. - Sezione Repressione Imbranati Ferroviari

pamwagner47
***
***
Messaggi: 34970
Iscritto il: sab 05 mag 2007 16:13
Località: Genua me genuit, nunc tenet Sebinus
Contatta:

Re: Pubblicazioni di servizio FS

#20 Messaggio da pamwagner47 » mer 30 mar 2011 20:11

Apprezziamo lo sforzo...ma portarli a 800, almeno? Io ho gli occhi vecchi (e non solo...)
Addio PAOLO! 25/5/2009 :(

roby75
*
*
Messaggi: 160
Iscritto il: lun 31 mar 2008 17:13
Località: Monza
Contatta:

Re: Pubblicazioni di servizio FS

#21 Messaggio da roby75 » mer 30 mar 2011 21:03

Sono d'accordo con Pam. La ricerca è ottima ma così piccoli sono illeggibili....

luque91
**
**
Messaggi: 2473
Iscritto il: lun 03 ott 2005 14:37
Località: FL46, Km 171+571, PBA 286
Contatta:

Re: Pubblicazioni di servizio FS

#22 Messaggio da luque91 » mer 30 mar 2011 22:07

merlotrento ha scritto: il simbolo>(continuo sovrapposto) indicava la presenza del Blocco elettrico(di qualsiasi tipo)
lo stesso riempito a tratteggio(vedi Mezzocorona Mezzolombardo) il regime del consenso telegrafico(o telefonico) solo dal 1963( nuova PGOS) il > indicò il BEM(di qualsiasi tipo:cardani, settore o FS, il tipo era specificato nel quadro 3 della pref comple parte 1) ed il> riempito nero il BA.....
Ecco...convinto che quel simbolo indicava il BEM anche nel periodo dei fascicoli postati...grazie del chiarimento!
PER MARE, PER TERRAM...SAN MARCO!
Immagine
No alle E.464 con gli Intercity! Si all'innovazione tecnologica

daucus
**
**
Messaggi: 8109
Iscritto il: mar 13 apr 2004 14:03
Località: Lontano, molto lontano, dall'Adige, dal Po e dal Piave

Re: Pubblicazioni di servizio FS

#23 Messaggio da daucus » mer 30 mar 2011 22:24

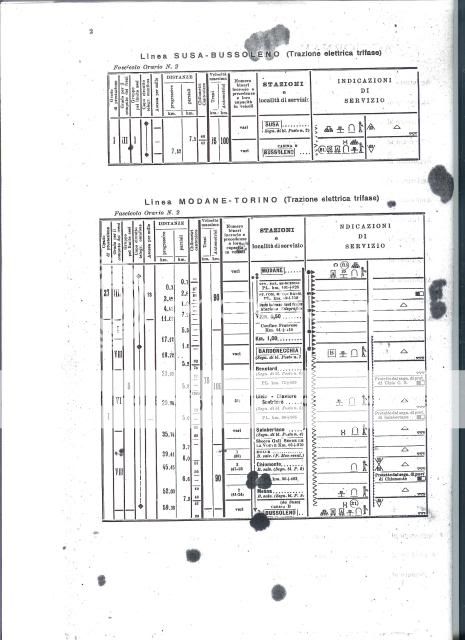

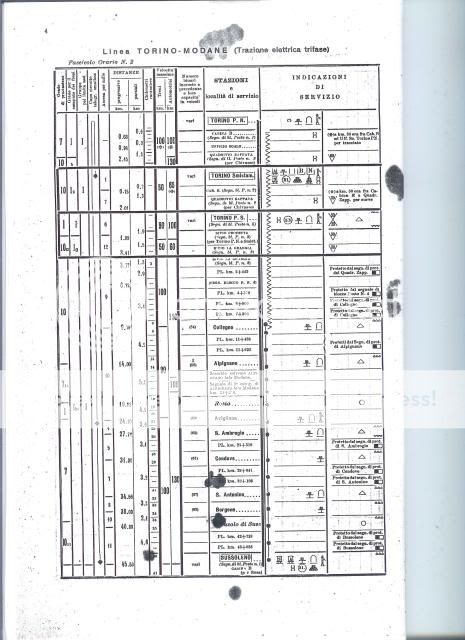

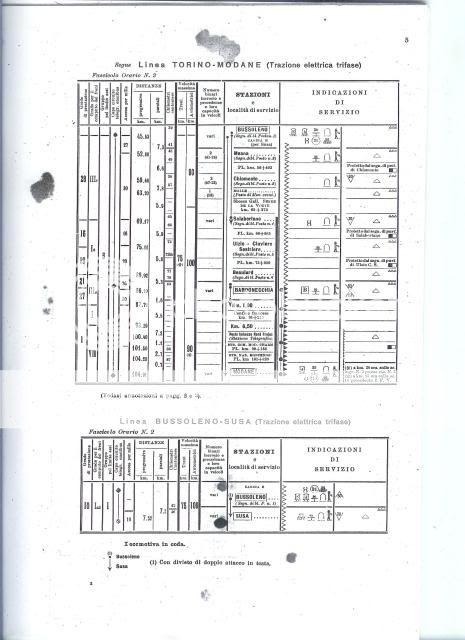

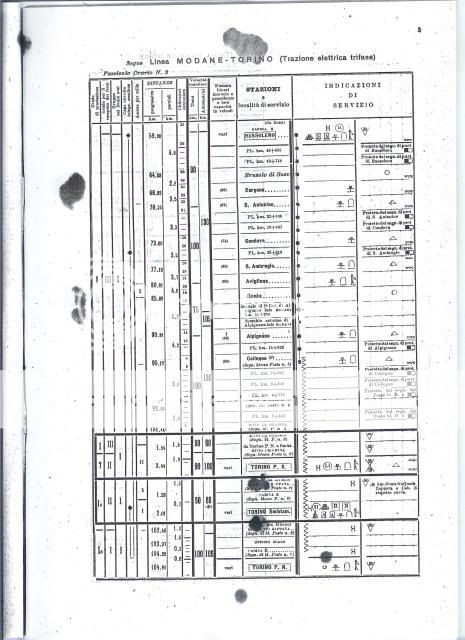

sulla modane-torino tra bussolene e collegno non c'è nessun simbolo conosciuto per il blocco. appare una linea continua con pallini, che potrebbe significare qualcosa ... solo che questa appare anche tra modane bardonecchia dove appare il simbolo del BA ... quindi ?
Messaggio in lingua toscana:
coloro che ignorano le "finezze" di tale lingua sono pregati dall'astenersi da considerazioni sul significato delle parole, che potrebbe essere diverso da quello delle altre lingue
NO moderatori razzisti e ignoranti

apecheronza
**
**
Messaggi: 2026
Iscritto il: dom 15 mar 2009 19:55

Re: Pubblicazioni di servizio FS

#24 Messaggio da apecheronza » gio 31 mar 2011 14:20

Allora:
la linea coi pallini significava "Tratto di linea dove funziona il segnalamento elettrico a campana"; e qui aspettiamo il buon Merlo a spiegarci che cavolo era! ::-?:
il simbolo che noi conosciamo come BA, all'epoca significava "Tratto di linea dove è prescritto il regime del consenso telegrafico";
Per Pam: orbu cumme Tobia... :lol: :lol: Appena ho tempo ingrandisco.
:ciao: :ciao:
Capo Manipolo O.V.R.A. - Sezione Repressione Imbranati Ferroviari

pamwagner47
***
***
Messaggi: 34970
Iscritto il: sab 05 mag 2007 16:13
Località: Genua me genuit, nunc tenet Sebinus
Contatta:

Re: Pubblicazioni di servizio FS

#25 Messaggio da pamwagner47 » gio 31 mar 2011 16:43

Nescia cumme a pi.cia! :megaball::
Addio PAOLO! 25/5/2009 :(

Avatar utente
merlotrento
*
*
Messaggi: 598
Iscritto il: mer 17 mag 2006 21:33
Località: trento

Re: Pubblicazioni di servizio FS

#26 Messaggio da merlotrento » gio 31 mar 2011 18:49

per il segnalamento a campana vi rimando ai RS 1906, 1922, 1937 e 1940 scaricabili dal sito
http://www.segnalifs.it/( Antonio Martino Santo subito!!!)
Appena posso inserirò legenda dei simboli dei quadri orario e fiancate ante 1963(1910-1955)
..per ora accontentatevi della Brennero Ala 1923
Immagine
Immagine
Immagine
Immagine
ciao :ciao: :ciao: :ciao: vado a far notte 8--)
pietro
Serbidiola

pojana
*
*
Messaggi: 571
Iscritto il: dom 08 mar 2009 15:55
Contatta:

Re: Pubblicazioni di servizio FS

#27 Messaggio da pojana » gio 31 mar 2011 19:22

merlotrento ha scritto:mah non vorrei trasformare il forum in un lenzuolo sono già 768x1024 le verticali e 1024x768 le orizzontali ... "pesanti" le trovate qui
http://www.flickr.com/photos/30722892@N08/
per chiudere due chicche(sempre dallo stesso FO)
feratela forever :=D>: :ciao:
cordiali saluti, pojana

Membro Onorario Associazione Nonni e Nipoti dei Figli dei Fiori
allontanarsi dalla doppia linea bianca continua ......

Avatar utente
Strix Hexe
**
**
Messaggi: 3950
Iscritto il: dom 12 nov 2006 15:28
Località: Girando il mondo ho partecipato al sabbah della Lux obnubilata nella notte di capodanno

Re: Pubblicazioni di servizio FS

#28 Messaggio da Strix Hexe » gio 21 apr 2011 15:52

apecheronza ha scritto:Allora: la linea coi pallini significava "Tratto di linea dove funziona il segnalamento elettrico a campana" ...
Ciao, Apina.
Campana di tipo austriaco a Monfalcone Immagine

Campana di tipo italiano sulla porrettana Immagine Immagine HEXE Immagine
Hexe, dòna italo veneta del bon zugo
Chi xè mona staga a casa!
Ite per exemplum, genus o mortale, dearum, gaudia nec cupidis vestra negate viris. Ut iam decipiant, quid perditis?

LeandroColli
^_^
^_^
Messaggi: 15
Iscritto il: ven 10 ago 2007 18:16

Re: Pubblicazioni di servizio FS

#29 Messaggio da LeandroColli » sab 23 apr 2011 16:46

Buonasera e Buona Pasqua a tutti,
molto interessanti le fiancate che il buon pIetro ci ha inviato ed anche quelle di Torino.
Io ho le Fiancate sempre risalenti al 1942 dell'allora Compartimento di Firenze e dei limitrofi di Genova e Bologna.
Noon ho però gli strumenti necessari per una decente scannerizzazione rispetto al formato originale.
Saluti

Avatar utente
merlotrento
*
*
Messaggi: 598
Iscritto il: mer 17 mag 2006 21:33
Località: trento

Re: Pubblicazioni di servizio FS

#30 Messaggio da merlotrento » sab 23 apr 2011 18:47

Leandro
basta una foto digitale!...poi i sistemi tipo Flickr o analoghi fanno miracoli nel renderle "utilizzabili" in rete
forum compresi!
Buona Pasqua
hai foto di fabbricati di PBI della Firenze Chiusi? ne ricordo di imponenti nella zona di Arezzo, Figline, S Giovanni
Serbidiola
